Installation électrique marine : règles essentielles pour les onduleurs & convertisseurs

L’installation dun onduleur ou dun convertisseur à bord doit respecter quelques principes pour garantir performance, sécurité et longévité de léquipement. Voici les recommandations essentielles pour une mise en service fiable dans un environnement marin.

• Câblage batterie surdimensionné : utiliser la section recommandée par le fabricant et limiter la longueur des câbles pour réduire les pertes et maintenir une tension stable.
• Protection par fusible ou disjoncteur dédié : installer un coupe-circuit ou fusible proche de la batterie pour sécuriser la ligne en cas de surcharge ou court-circuit.
• Aération et dissipation thermique : monter londuleur dans un espace ventilé, à labri des projections et de l’humidité, en laissant un dégagement suffisant autour du boîtier.
• Connexion fiable à la masse : respecter les règles de mise à la terre du bord pour éviter les retours de courant parasites et assurer un fonctionnement stable.
• Alimentation de quai & fonctionnement UPS : vérifier la qualité du réseau 230 V, les protections en amont et le câblage du basculement automatique si lappareil dispose dune fonction UPS.
• Charge inductive & pics dappel : prévoir une marge de puissance suffisante pour les équipements exigeants (frigos, pompes, outils) afin déviter les déclenchements intempestifs.
• Distance minimale aux sources de chaleur et carburant : respecter les zones sécurisées, notamment dans les compartiments moteurs.

Astuce : un montage conforme améliore la durée de vie des batteries, évite les pertes de rendement et garantit un fonctionnement optimal des équipements sensibles à bord.

FAQOnduleurs & Convertisseurs à bord

Un onduleur sinus pur est-il vraiment indispensable à bord ?

Oui. Le sinus pur garantit une tension propre et stable, indispensable pour les appareils sensibles (électronique, navigation, chargeurs, frigos modernes). Un onduleur à onde modifiée peut provoquer bruit, mauvaise performance ou détérioration progressive des équipements.

Quelle puissance donduleur choisir pour mon bateau ?

Il faut additionner la puissance des appareils utilisés simultanément et prévoir une marge de 20 à 40 % pour absorber les pics dappel, notamment pour les moteurs électriques (pompes, frigos, outils).

Puis-je alimenter un réfrigérateur ou une pompe avec un onduleur ?

Oui, à condition que londuleur accepte les charges inductives et les courants de démarrage élevés. Les modèles sinus pur comme ceux de VETUS sont conçus pour cet usage.

Londuleur peut-il rester allumé en permanence ?

Oui, mais il est recommandé dutiliser le mode « Powersave » lorsque lappareil nalimente rien, pour réduire la consommation inutile et préserver les batteries.

À quoi sert la fonction UPS sur un onduleur marin ?

La fonction UPS permet un basculement automatique entre lalimentation de quai et les batteries 24 V, sans coupure perceptible. Idéal pour les appareils sensibles comme les frigos, pilotes automatiques ou ordinateurs de bord.

Quel entretien prévoir pour un onduleur à bord ?

Très peu : garder les grilles dégagées, vérifier les connexions, la ventilation et la propreté du compartiment. Les modèles marins sont conçus pour fonctionner longtemps sans maintenance lourde.

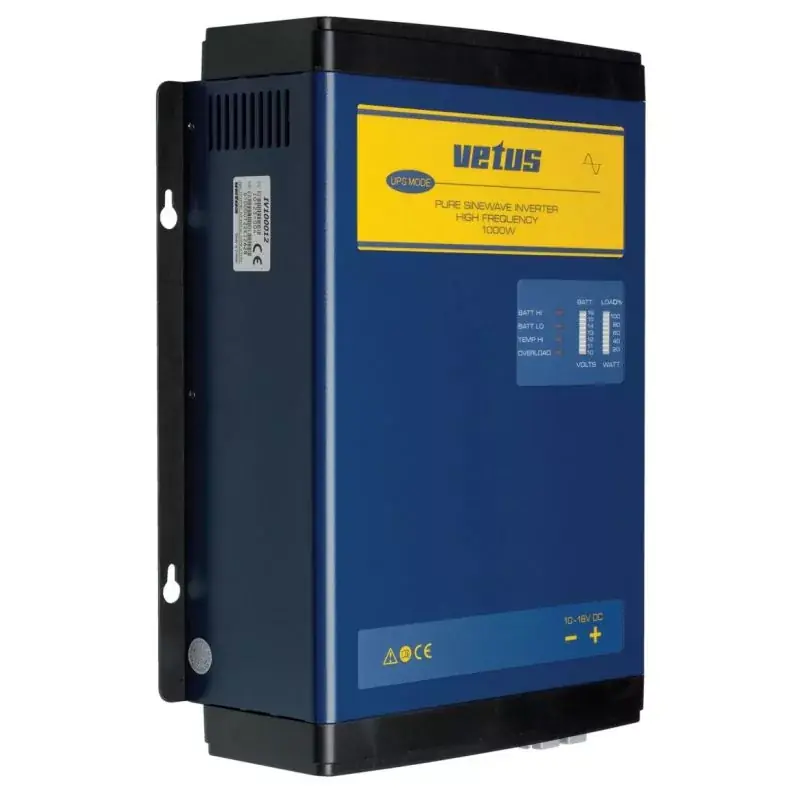

Onduleur sinus pur VETUS 1000 W24 V vers 230 V, fréquence 50/60 Hz

Londuleur sinusoïdal VETUS 1000 W convertit efficacement la tension 24 V du bord en un courant alternatif 230 V parfaitement stable. Grâce à sa technologie haute fréquence, il offre un excellent rapport compacité/puissance tout en garantissant une onde sinusoïdale pure, compatible avec tous les appareils électroniques et moteurs légers.

La fréquence régulée par microprocesseur (50 ou 60 Hz) assure une précision remarquable, tandis que la distorsion harmonique très faible (< 3 %) permet dalimenter sans risque les appareils sensibles : éclairage, électronique de navigation, frigos compacts, pompes, outils légers ou chargeurs. Sa réserve de puissance est bien dimensionnée, avec des pics pouvant atteindre 150 % pendant 5 secondes, idéal pour absorber les appels de courant au démarrage.

Comme tous les onduleurs VETUS, il intègre une entrée 230 V avec fonction UPS, permettant un basculement instantané entre lalimentation de quai et le parc batteries en cas de coupure. Le temps de commutation inférieur à 3 ms assure une continuité totale pour les appareils critiques.

Conçu pour durer dans un environnement marin exigeant, londuleur 1000 W est opérationnel jusquà 75 °C sans perte de puissance, et ses cartes électroniques tropicalisées résistent à l’humidité ambiante. Il intègre toutes les protections essentielles : sous-tension, surtension, surcharge, inversion de polarité, court-circuit et température excessive. Une télécommande optionnelle permet un contrôle pratique depuis le tableau de bord.

Fiable, compact et polyvalent, londuleur VETUS 1000 W constitue une solution idéale pour les installations 24 V souhaitant disposer dun 230 V stable et sécurisé à bord.

Puissance nominale	1000 W (sinus pur)
Puissance de crête	150 % pendant 5 sec 140145 % pendant 10 min 120130 % pendant 30 min 105110 % pendant 60 min
Tension dentrée (DC)	24 V (plage 20 à 32 V)
Courant dentrée max	56 A
Tension de sortie (AC)	200 / 220 / 230 / 240 V réglable
Fréquence	50 ou 60 Hz, précision ±0,05 %
Forme donde	Sinus pur, THD < 3 %
Rendement	8385 %
Consommation en veille	< 3 W (mode Powersave)
Entrée quai + UPS	180245 V AC, commutation < 3 ms
Compatibilité charges	Toutes charges, y compris inductives légères
Protections intégrées	Surtension, sous-tension, surcharge, court-circuit, inversion de polarité, surchauffe
Classe de protection	IP20
Dimensions	400 × 285 × 120 mm
Poids	6,6 kg
