Remplissage et purge manuelledirection hydraulique LS pour moteur hors-bord

Pour garantir une direction hydraulique LS fluide, réactive et sans bruit, il est essentiel déliminer lair résiduel du circuit et dassurer un remplissage correct avec la bonne huile hydraulique. Une purge bien faite augmente le confort de barre et la longévité du système.

• Retirer lair piégé dans le circuit hydraulique
• Assurer une lubrification optimale des organes interne
• Obtenir une réponse précise de la direction

Suivez pas à pas la méthode officielle de remplissage et purge manuelle adaptée aux kits LS avec accessoires (vérins, flexibles, huile, raccords).

FAQRemplissage et purge dune direction hydraulique LS

Combien de tours de volant faut-il pour purger correctement une direction hydraulique LS ?

Lors de la purge manuelle, il est nécessaire deffectuer plusieurs tours complets de volant de bâbord à tribord. Le nombre exact dépend du volume du circuit (pompe, flexibles et vérin), mais lopération doit être répétée jusquà disparition totale des bulles dair dans le système.

Quelle huile utiliser pour le remplissage dune direction hydraulique LS ?

Il est recommandé dutiliser uniquement une huile hydraulique compatible avec les directions LS. Lutilisation dune huile non adaptée peut entraîner un durcissement de la direction, une usure prématurée des joints ou des fuites internes.

Comment savoir si la purge est correctement réalisée ?

Une direction correctement purgée offre une rotation fluide du volant, sans points durs, sans bruits anormaux et avec une réponse immédiate du moteur. Toute sensation de mollesse ou de retard indique généralement la présence dair résiduel dans le circuit.

Faut-il refaire une purge après quelques heures de navigation ?

Après une première installation ou un remplacement de composants, il est conseillé de vérifier le niveau dhuile après les premières heures dutilisation. Une légère reprise de purge peut être nécessaire si de micro-bulles se sont libérées lors de la navigation.

Kit de direction hydraulique LS 7000 PRObi-moteurs hors-bord jusquà 700 CV

Le kit de direction hydraulique LS 7000 PRO de Lecomble & Schmitt est conçu exclusivement pour les installations bi-moteurs hors-bord en contre-rotation, jusquà 2 x 350 CV.

Ce système de direction hydraulique haute puissance offre un pilotage précis, puissant et sans effort, indispensable pour les bateaux fortement motorises. Il améliore la maniabilité, la sécurité et le confort de navigation, y compris a haute charge.

• Direction hydraulique bi-moteurs jusquà 700 CV
• Montage frontal
• Compatible contre-rotation
• Barre de liaison incluse

Direction hydraulique pour bi-moteurs hors-bord jusquà 700 CV (2 x 350 CV en contre-rotation). Le système permet un virage complet de bâbord a tribord en environ 7,5 tours de volant, garantissant un pilotage précis et équilibre sur les installations de très forte puissance.

Caractéristiques de la pompe hydraulique

De par sa conception et le choix des matériaux, la pompe hydraulique a piston LS est un composant de qualité, a faible encombrement et simple dentretien. Elle offre efficacité énergétique, durabilité, confort et précision a la direction, y compris sur des configurations bi-moteurs fortement motorisées.

• Cylindrée : 26 cm3 / tour
• Canalisation minimum : 8 x 10 mm
• Volume : 400 cm3
• Poids : 2,8 kg
• Diamètre de volant maximum : 500 mm

Les pompes Lecomble & Schmitt sont garanties 2 ans et conformes aux exigences de la réglementation européenne.

Caractéristiques du vérin hydraulique

De par sa conception et le choix des matériaux, le vérin hydraulique LS est un composant fiable et robuste, nécessitant peu dentretien. Son faible encombrement facilite linstallation sur des configurations techniques ou fortement motorisées.

• Course : 210 mm
• Volume : 198 cm3
• Poids : 4,9 kg

Les verins Lecomble & Schmitt sont garantis 2 ans et conformes aux exigences de la reglementation europeenne.

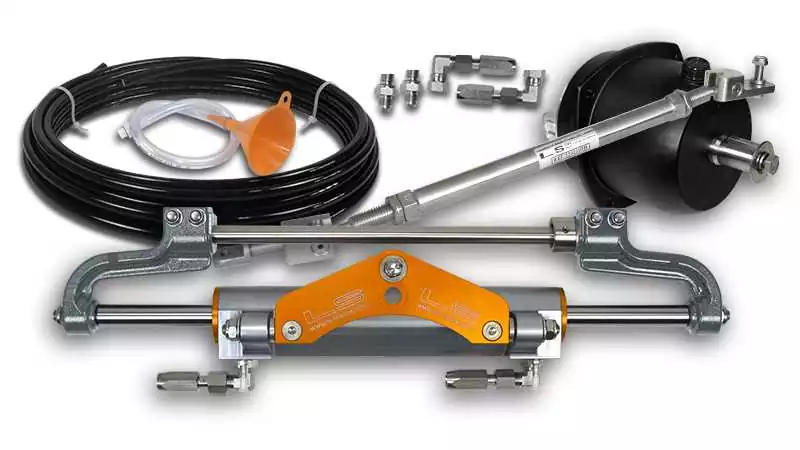

Composition du kit

Le kit LS 7000 PRO est livre complet et pret a installer, comprenant :

• Pompe 26HB-CAR26 cm3 / tourref. LECO2200948
• Verin VHM EX 3500 HP + RI198 cm3ref. LECO2203572
• Jeu de raccords pomperef. LECO2200021
• Flexible hydraulique Ø 8 mmlongueur 12 mref. LECO2200024
• Barre de liaison 3500 PROentraxe reglable 580 a 810 mmref. LECO2202103
• Kit de remplissageref. LECO2203853

Version avec pompe TILTsur demande

Le système de direction hydraulique LS 7000 PRO peut également être configure, sur demande, avec une pompe hydraulique TILT afin doptimiser lergonomie du poste de pilotage.

Cette configuration sadresse aux installations spécifiques, refits haut de gamme ou usages professionnels.

Pour toute étude de faisabilité ou configuration TILT sur ce modèle, nous consulter.
